HummingBoardでGPIO,I2C,SPIを使う(3) HummingBoardのSPIでLCDパネルへの表示をする

前回は、HummingBoardにWiringXを載せて、WiringXのAPIコマンドでGPIOの制御の検証をしました。”LEDチカ”まではこれでできるようになりました。併せてPythonでの制御もまもなくできそうです。今回は、GPIOと同じコネクタ上にあるSPIを使って、LCDモジュールを接続して表示をさせてみる検証を行ってみます。HummingBoardを装置に組み込んで、その装置の設定や状態の表示に使うというような用途が一番もっともらしいでしょう。小ぶりなもののほうが実際の用途に合っていそうです。

［LCDパネル］

　まずLCDを選ぶところから始めます。LCDモジュールと言ってもその種類は多様です。今回はドライバが公開されているこのページを参考にして選ぶことにしました。https://github.com/notro/fbtft/wiki/LCD-Modules

2.4" 240x320 SPI TFT LCD Serial Port Module+3.3V Pbc Adapter Micro SD ILI9341 ならば、ebayにはありました。

http://www.ebay.com/itm/2-4-240x320-SPI-TFT-LCD-Serial-Port-Module-3-3V-Pbc-Adapter-Micro-SD-ILI9341-/400760404213

これを日本で探しても無かったので、最終的に次をチョイスしました。

サインスマート 2.2インチ serial LCD モジュール 240*320 SPI TFT ディスプレイ　電子工作

Amazonで買えます。ebayでは800円程度のものが日本では2000円になってしまいます。PetapicoShopでも輸入販売をしているので事情はよくわかるのですがちょっと差が大きすぎるような。

［配線］

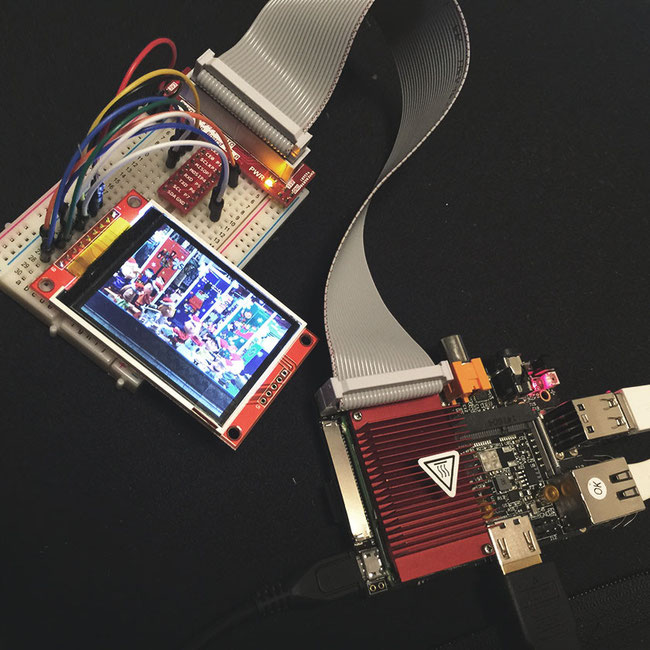

　HumminBoardとの接続表です。今回の実験では、前回までと同じGPIO 拡張ボードとブレッドボードを用いています。実験でも、配線を確実にしないと結局は時間のロスになることを避けるためです。

配線を改めて下に表にします。LCDの信号は黄色の列、GPIO拡張ボードコネクタ上に記述されたラズベリーパイ用の信号名が青色の列になっています。

何を作るにしても、CiBox-i信号名、GPIO信号名、ラズベリーパイ用信号名の対比をはっきりとさせるためにもこのような表はいつも作ったほうがいいでしょう。

GPIO拡張ボードコネクタボードに挿したところに信号名が読めて使い勝手が良い

GPIO Signal 対応表

GPIO Signal Comparison
GPIO	Signal	pin#	HB Signal	LCD-PIN	GPIO	Signal	pin#	HB Signal	LCD-PIN
7	CE1	26	ECSPI2_SS1		17	P0	11	GPIO 73
8	CE0	24	ECSPI2_SS0	7 CS	18	P1	12	GPIO 72	2 LED
11	SCLK	23	SPI_SCLK	3 SCK	27(21)	P2	13	GPIO 71
9	MISO	21	SPI_MISO	1 SDO (MISO)	22	P3	15	GPIO 10
10	MOSI	19	SPI_MOSI	4 SDI(MOSI)	23	P4	16	GPIO 194*
15	RXD	10	UART RX		24	P5	18	GPIO 195*	5 D/C
14	TXD	8	UART TX		25	P6	22	GPIO 67	6 RESET
3(1)	SCL	5	I2C_SCL		4	P7	7	GPIO 1
2(0)	SDA	3	I2C_SDA			GND

	GND	1		GND
	3.3V	25		VCC
